إن العيش بشكل مستقل عن شبكة المرافق يوفر إحساسًا بالحرية والأمان لا يمكن أن يضاهيه سوى القليل من التغييرات الأخرى في نمط الحياة. ومع ذلك، فإن حلم الاستقلال في استخدام الطاقة يتلاشى بسرعة إذا تومض الأضواء في كل مرة يتم فيها تشغيل الثلاجة، أو إذا تم إيقاف تشغيل نظامك بالكامل خلال سلسلة من الأيام الملبدة بالغيوم. نادراً ما يعتمد نجاح حلول الطاقة الشمسية خارج الشبكة على الألواح الشمسية وحدها؛ فهو يعتمد بشكل كبير على 'قلب' و'رئتي' النظام: العاكس وبنك البطارية.
يتطلب تصميم نظام قوي أكثر من مجرد اختيار المكونات ذات أوراق المواصفات الرائعة. يجب عليك التأكد من أن هذه المكونات تتحدث نفس اللغة. تعد العلاقة بين العاكس الخاص بك وتخزين الطاقة لديك هي المصافحة الفنية الأكثر أهمية في الإعداد بأكمله. إذا كان هذا الاتصال ضعيفًا أو غير متطابق، تنخفض الكفاءة ويتدهور عمر الأجهزة.
يشرح هذا الدليل المبادئ الهندسية الأساسية اللازمة لمطابقة العاكسات والبطاريات بشكل صحيح، مما يضمن بقاء منزلك خارج الشبكة مزودًا بالطاقة خلال العواصف الشتوية وموجات الحرارة الصيفية على حد سواء.

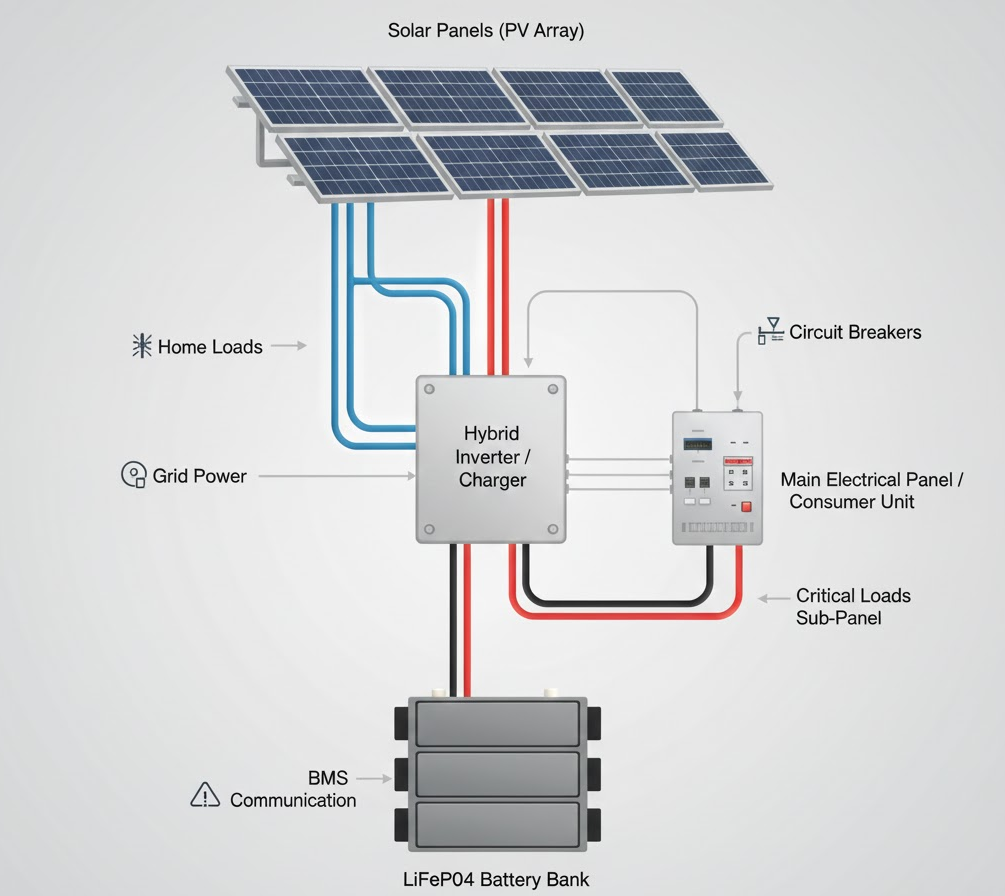

قبل حساب الأحمال، من المهم أن نفهم أن النظام خارج الشبكة هو نظام بيئي. تقوم الألواح الشمسية بتوليد الطاقة، وتقوم البطارية الشمسية بتخزينها، ويقوم العاكس بتحويلها إلى كهرباء تيار متردد قابلة للاستخدام لأجهزتك.
عندما لا تكون هذه المكونات متوازنة، فإنك تخلق اختناقات. سيؤدي العاكس الكبير الحجم المزود ببنك بطارية صغير إلى استنزاف مساحة التخزين بسرعة كبيرة، مما يتسبب في انخفاض الجهد الكهربائي وانقطاع النظام المحتمل. وعلى العكس من ذلك، فإن بنك البطاريات الضخم الذي يحتوي على مجموعة شمسية صغيرة قد لا يصل أبدًا إلى حالة الشحن الكاملة، مما يؤدي إلى انخفاض الشحن المزمن والكبريت (في بطاريات الرصاص الحمضية) أو فقدان القدرة.
القرار الأول في تصميم النظام هو اختيار جهد النظام. هذا ليس تعسفيا. فهو يحدد كفاءة النظام الخاص بك وسمك الأسلاك المطلوبة. يجب أن يتطابق جهد التيار المستمر الاسمي للعاكس مع جهد التيار المستمر الاسمي لبنك البطارية الخاص بك.
في حين أن أنظمة 12 فولت شائعة في المركبات الترفيهية وإعدادات العربات الصغيرة، إلا أنها نادرًا ما تكون مناسبة للمعيشة السكنية واسعة النطاق خارج الشبكة. مع زيادة متطلبات الطاقة، يصبح الجهد العالي ضروريًا للحفاظ على التحكم في التيار الكهربائي (الأمبيرية).
الطاقة (واط) تساوي الجهد (فولت) مرات التيار (أمبير). لتوصيل 3000 واط من الطاقة عند 12 فولت، تحتاج إلى 250 أمبير من التيار. وهذا يتطلب كابلات سميكة مثل الإبهام لمنع مخاطر الحريق وفقدان الطاقة. لتوصيل نفس 3000 واط في نظام 48 فولت، تحتاج فقط إلى 62.5 أمبير.
بالنسبة لمعظم حلول الطاقة الشمسية السكنية خارج الشبكة، فإن بنية 48 فولت هي المعيار الذهبي. فهو يسمح بكفاءة عالية في الجهد الكهربي، وأسلاك نحاسية أرق (توفير المال)، وتوافق أفضل مع المحولات الحديثة ذات السعة العالية.
استخدم الجدول التالي كدليل عام لمطابقة حجم النظام مع الجهد:
استهلاك الطاقة اليومي | أوصى جهد النظام | مثال التطبيق |
|---|---|---|
< 1 كيلوواط ساعة | 12 فولت | كابينة صغيرة، عربة سكن متنقلة، إضاءة فقط |
1 - 3 كيلو واط ساعة | 24 فولت | كوخ صغير، منزل لقضاء عطلة نهاية الأسبوع موفر للطاقة |
> 3 كيلووات ساعة | 48 فولت | منزل عائلي بدوام كامل، أجهزة ثقيلة |
يؤدي استخدام نظام 48 فولت أيضًا إلى إثبات إعدادك في المستقبل. إذا قررت إضافة المزيد من الألواح الشمسية أو الأحمال الثقيلة مثل مضخة البئر أو أدوات الورشة لاحقًا، فيمكن للعمود الفقري 48 فولت التعامل مع التوسيع بشكل أفضل بكثير من إعداد الجهد المنخفض.
بمجرد تحديد الجهد، فإن الخطوة التالية هي السعة. ما مقدار الطاقة التي تحتاج إلى تخزينها؟ يتم تحديد ذلك من خلال 'أيام استقلاليتك' - عدد الأيام التي يستطيع فيها نظامك تشغيل منزلك دون أي مدخلات من الشمس.
تقترح الممارسة القياسية للأنظمة السكنية تصميمًا لمدة يومين إلى ثلاثة أيام من الاستقلالية. إذا كنت تعيش في منطقة بها عواصف طويلة متكررة أو غطاء سحابي كثيف، فقد تستهدف 4 أو 5 أيام.
يجب عليك حساب الاستقلالية بناءً على السيناريو الأسوأ لديك، وهو عادةً إنتاج الطاقة الشمسية في فصل الشتاء. في ديسمبر، تكون الأيام أقصر، وزاوية الشمس أقل، والأيام الغائمة أكثر تواتراً. قد يفشل بنك البطاريات الذي يبدو كافيًا في شهر يوليو في شهر يناير إذا لم تأخذ في الاعتبار انخفاض الحصاد.
لتحديد حجم البنك الذي تتعامل معه، اتبع هذا المنطق:
تحديد الاستخدام اليومي: احسب إجمالي استهلاكك اليومي بالواط/ساعة (Wh).
تطبيق مضاعف الاستقلالية: اضرب الاستخدام اليومي في أيام الاستقلالية المطلوبة.
ضبط عمق التفريغ (DoD): لا ينبغي تصريف البطاريات إلى 0%. بشكل عام، لا ينبغي أن تقل نسبة بطاريات الرصاص الحمضية عن 50% من DoD، في حين أن بطارية الليثيوم الشمسية الحديثة التي تعمل بالطاقة الشمسية يمكن أن تصل بأمان إلى 80% أو 90% من DoD.
مثال للحساب:
إذا كان منزلك يستخدم 10000 وات في الساعة (10 كيلووات في الساعة) يوميًا وتريد 3 أيام من الاستقلالية مع بطارية ليثيوم (80% DoD):
10,000 وات في الساعة × 3 أيام = 30,000 وات في الساعة (إجمالي الطاقة المخزنة المطلوبة)
30,000 وات في الساعة / 0.80 (DoD) = 37,500 وات في الساعة (إجمالي سعة بنك البطارية المطلوبة)
إذا كنت تعتمد على الألواح الشمسية وحدها لإعادة شحن هذا البنك الضخم، فيجب عليك التأكد من أن مجموعتك كبيرة بما يكفي لإعادة ملء البطارية مع توفير الطاقة للمنزل في نفس الوقت بمجرد عودة الشمس.
تؤثر بنية كيفية توصيل مصادر التوليد لديك على الكفاءة. هناك طريقتان رئيسيتان لتوصيل الألواح الشمسية بالبطارية والعاكس: اقتران التيار المستمر واقتران التيار المتردد.
لقد كان اقتران التيار المستمر هو الخيار التقليدي لحلول الطاقة الشمسية خارج الشبكة. في هذا الإعداد، تتصل الألواح الشمسية بوحدة التحكم في الشحن، التي تنظم طاقة التيار المستمر مباشرة في البطارية. يقوم العاكس بعد ذلك بسحب البطارية لتشغيل أحمال التيار المتردد. وهذا فعال للغاية لشحن البطاريات.
يتضمن اقتران التيار المتردد توصيل عاكس ربط الشبكة بالألواح الشمسية، والذي يحول التيار المستمر إلى تيار متردد على الفور. تذهب طاقة التيار المتردد هذه إلى عاكس بطارية متعدد الأوضاع. يُستخدم هذا غالبًا عند تعديل التخزين على مجموعة شمسية موجودة.
بالنسبة للحياة خارج الشبكة، فإن اقتران التيار المستمر يكون متفوقًا بشكل عام نظرًا لبساطة بنية النظام وكفاءة الشحن. ومع ذلك، فإن اقتران التيار المتردد له حالات استخدام صالحة، خاصة في الخصائص الكبيرة حيث توجد الألواح بعيدًا عن سقيفة البطارية (ينتقل التيار المتردد عبر مسافات طويلة أفضل من التيار المستمر).
فيما يلي مقارنة لكيفية تكديسها فيما يتعلق بالكفاءة والتطبيق:
ميزة | اقتران العاصمة | اقتران التيار المتردد |
|---|---|---|
الكفاءة الأولية | كفاءة أعلى لشحن البطارية. | كفاءة أعلى لتشغيل الأحمال النهارية مباشرة. |
تعقيد | بنية أبسط؛ أسهل لاستكشاف الأخطاء وإصلاحها. | أكثر تعقيدا؛ يتطلب التزامن بين العاكسون. |
أفضل تطبيق | كبائن ومنازل صغيرة إلى متوسطة خارج الشبكة. | شبكات صغيرة كبيرة أو تحديث أنظمة الطاقة الشمسية الحالية. |
شحن الطاقة الشمسية | يعمل بكفاءة حتى مع مجموعة أصغر. | قد يتم إيقاف تشغيل النظام إذا كانت البطارية ممتلئة والأحمال منخفضة. |
عند تصميم نظام قوي، التزم باقتران التيار المستمر ما لم يكن لديك سبب محدد (مثل المسافة أو الأجهزة الموجودة) لاختيار اقتران التيار المتردد. فهو يقلل من خسائر التحويل، مما يضمن أن كل فوتون ثمين تلتقطه الألواح الخاصة بك ينتهي به الأمر إلى تخزينه في بطارية الطاقة الشمسية الخاصة بك.
الجزء الأخير من اللغز هو توازن معدلات الشحن والتفريغ. سيكون للعاكس الخاص بك الحد الأقصى لإخراج الطاقة المستمر، ولكن البطاريات الخاصة بك لديها أيضًا الحد الأقصى لتيار التفريغ.
إذا حاول العاكس الخاص بك سحب 10 كيلو واط لبدء تشغيل محرك ثقيل، ولكن تم تصنيف بنك البطارية الخاص بك فقط لتوفير 5 كيلو واط من التيار المستمر، فسوف يتعطل النظام، أو سيتم إيقاف تشغيل نظام إدارة البطارية (BMS) لحماية الخلايا. تحقق دائمًا من 'تصنيف C' أو الحد الأقصى لتيار التفريغ للبطارية التي اخترتها وتأكد من أنه يتجاوز متطلبات الذروة القصوى للعاكس الخاص بك.
يعد تصميم نظام خارج الشبكة بمثابة تمرين في التوازن. ومن خلال مطابقة جهدك بشكل صحيح، وحساب الاستقلالية في أحلك أيام الشتاء، واختيار بنية التوصيل الصحيحة، فإنك تنتقل من نظام يبقى فقط إلى نظام يزدهر.
