يجب أن يكون إنشاء نظام الطاقة الشمسية أمرًا مباشرًا. ولكن عندما لا تتحدث بطاريتك مع العاكس الخاص بك، فإن النظام بأكمله يتوقف عن العمل.
يعد انقطاع الاتصال هذا أكثر شيوعًا مما تعتقد. يكتشف العديد من القائمين على التثبيت ومالكي الأنظمة بعد فوات الأوان أن بطارياتهم ومحولاتهم غير متوافقة - أو ما هو أسوأ من ذلك، أنها متوافقة ولكن تم تكوينها بشكل خاطئ. النتيجة؟ البطاريات التي لن يتم شحنها بشكل صحيح، والعاكسات التي لا يمكنها قراءة بيانات حالة الشحن، والأنظمة التي يكون أداؤها ضعيفًا أو تفشل تمامًا.
يكمن مفتاح تجنب هذه المشكلات في فهم كيفية تواصل أنظمة إدارة البطارية (BMS) مع العاكسات الهجينة. سيرشدك هذا الدليل إلى الأساسيات التقنية للاتصالات العاكسة لنظام إدارة المباني (BMS)، واستكشاف الأخطاء الشائعة وإصلاحها، وتحديد الأنظمة المتوافقة - حتى تتمكن من إنشاء إعداد للطاقة الشمسية يعمل بالفعل.
يعمل نظام إدارة البطارية بمثابة العقل لحزمة البطارية الخاصة بك. فهو يراقب الفولتية الخلوية ودرجات الحرارة والتدفق الحالي والصحة العامة للبطارية. ولكن هذا ما يفتقده الكثير من الناس: لا يقوم نظام إدارة المباني بجمع هذه البيانات فحسب، بل يحتاج إلى مشاركتها مع العاكس الهجين الخاص بك.
عندما يتصل نظام إدارة المباني والعاكس بشكل صحيح، فإنهما يعملان معًا لتحسين دورات الشحن، ومنع الشحن الزائد أو التفريغ العميق، وزيادة عمر البطارية إلى الحد الأقصى. بدون هذا الاتصال، يعمل العاكس الخاص بك بشكل أعمى، مما يضع افتراضات حول حالة البطارية التي يمكن أن تؤدي إلى تدهور البطارية مبكرًا أو فشل النظام.
فكر في الأمر على هذا النحو: العاكس الخاص بك هو قائد الأوركسترا، ولكنه يحتاج إلى معلومات في الوقت الفعلي من نظام إدارة المباني لمعرفة متى يتم الشحن، ومتى يتم تفريغه، ومقدار الطاقة التي يمكن للبطارية التعامل معها بأمان في أي لحظة.
يهيمن بروتوكولا اتصال أساسيان على سوق تخزين الطاقة الشمسية: CAN (شبكة منطقة التحكم) وRS485. يعد فهم هذه البروتوكولات أمرًا ضروريًا لضمان توافق العاكس الهجين.
نشأت اتصالات ناقل CAN في صناعة السيارات وأصبحت البروتوكول المفضل للاتصال بعاكس البطارية. ويقدم العديد من المزايا:
تبادل البيانات في الوقت الحقيقي: يتيح CAN سرعات اتصال على مستوى المللي ثانية، مما يسمح بتحديثات فورية عن حالة البطارية
الاتصال بحلقة مغلقة: يمكن لنظام إدارة المباني والعاكس إرسال البيانات ذهابًا وإيابًا، مما يؤدي إلى إنشاء حوار حقيقي بدلاً من النقل في اتجاه واحد
الموثوقية: تتضمن أنظمة ناقل CAN اكتشاف الأخطاء وتصحيحها بشكل مدمج
التقييس: اعتمدت العديد من الشركات المصنعة بروتوكولات CAN، مما أدى إلى تحسين التوافق بين العلامات التجارية
يمثل RS485 معيار اتصالات أقدم ولكنه لا يزال مستخدمًا على نطاق واسع. على الرغم من أنها ليست متطورة مثل CAN، إلا أنها تقدم:
البساطة: أسهل في التهيئة للأنظمة الأساسية
القدرة على المسافات الطويلة: يمكن نقل البيانات عبر الكابلات الطويلة
فعالية التكلفة: بشكل عام أقل تكلفة في التنفيذ
تدعم معظم محولات الشبكة الهجينة الحديثة كلا البروتوكولين، لكن جودة التنفيذ تختلف. على سبيل المثال، تشتمل سلسلة AJ NM-ECO على منافذ اتصال مزدوجة تستوعب توصيلات CAN وRS485، مما يوفر المرونة لأنواع البطاريات المختلفة.

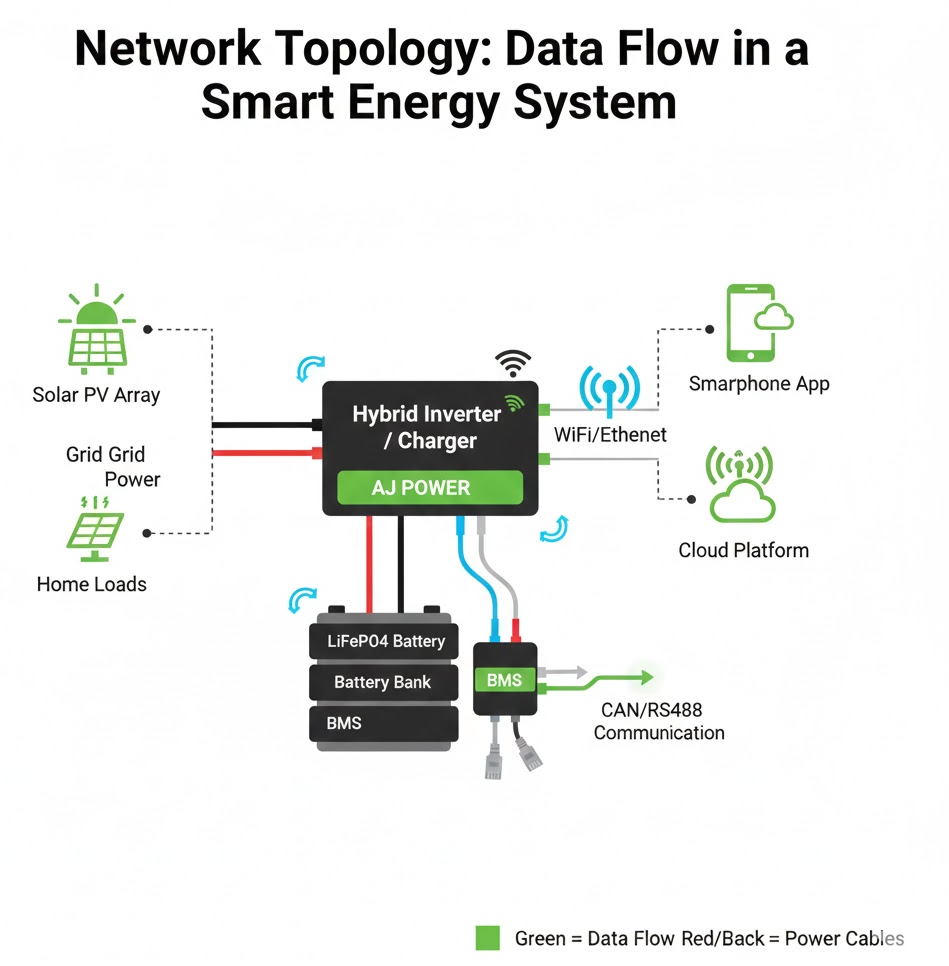

تعمل الاتصالات ذات الحلقة المغلقة على تحويل نظامك الشمسي من مجموعة من الأجزاء إلى كل متكامل. إليك ما يتيحه:
إدارة الشحن الديناميكي: يقوم العاكس بضبط تيار الشحن بناءً على قراءات درجة الحرارة في الوقت الفعلي من نظام إدارة المباني. في الأيام الحارة، قد يقلل التيار لمنع ارتفاع درجة الحرارة. في الأيام الباردة، قد يقوم بتنفيذ دورة شحن دافئة.
حسابات دقيقة لحالة الشحن: بدلاً من الاعتماد على تقديرات الجهد، يتلقى العاكس بيانات دقيقة حول السعة المتبقية. وهذا يمنع المشكلة الشائعة المتمثلة في ظهور البطاريات 'ممتلئة' عندما تكون في الواقع بنسبة 80%.
الصيانة التنبؤية: يمكن لنظام إدارة المباني تنبيه العاكس (وأنت) إلى تطور المشكلات قبل أن تصبح حرجة - مثل انحراف الخلايا الفردية عن التوازن أو أنماط درجات الحرارة غير العادية.
حتى مع الأجهزة المتوافقة، تحدث حالات فشل في الاتصال. فيما يلي كيفية تشخيص المشكلات الأكثر شيوعًا وإصلاحها.
العَرَض: لا يتعرف العاكس على البطارية على الإطلاق، أو يعرض رسالة 'البطارية غير متصلة' على الرغم من التوصيلات المادية المناسبة.
الحل: تأكد من تكوين كلا الجهازين لنفس البروتوكول. تحقق من قائمة إعدادات العاكس الخاص بك - العديد من الوحدات الافتراضية هي CAN ولكن يمكن تحويلها إلى RS485 من خلال التكوين. وبالمثل، تتطلب بعض وحدات إدارة المباني اختيارًا يدويًا للبروتوكول.
تستخدم العديد من العاكسات الهجينة ووحدات BMS مفاتيح DIP (مفاتيح فعلية صغيرة داخل الوحدة) لتكوين إعدادات الاتصال. تتحكم هذه المفاتيح الصغيرة في المعلمات المهمة مثل:
اختيار نوع البطارية (ليثيوم أيون، LiFePO4، حمض الرصاص)
بروتوكول الاتصال (CAN مقابل RS485)
تكوين جهد البطارية (24 فولت، 48 فولت)
إعدادات سعة البطارية
خطأ شائع: غالبًا ما يتجاهل المثبتون مفاتيح DIP بالكامل، ويتركونها في المواضع الافتراضية التي لا تتوافق مع الإعداد المحدد الخاص بهم.
كيفية إصلاحه: راجع كتيبات العاكس والبطارية. قم بتوثيق مواضع مفتاح DIP الحالية قبل إجراء التغييرات. توفر العديد من الشركات المصنعة مخططات تفصيلية توضح مواضع المحول الصحيحة للتكوينات المختلفة.
في بعض الأحيان لا تكون المشكلة رقمية، بل مادية.
تحقق من هذه العناصر:

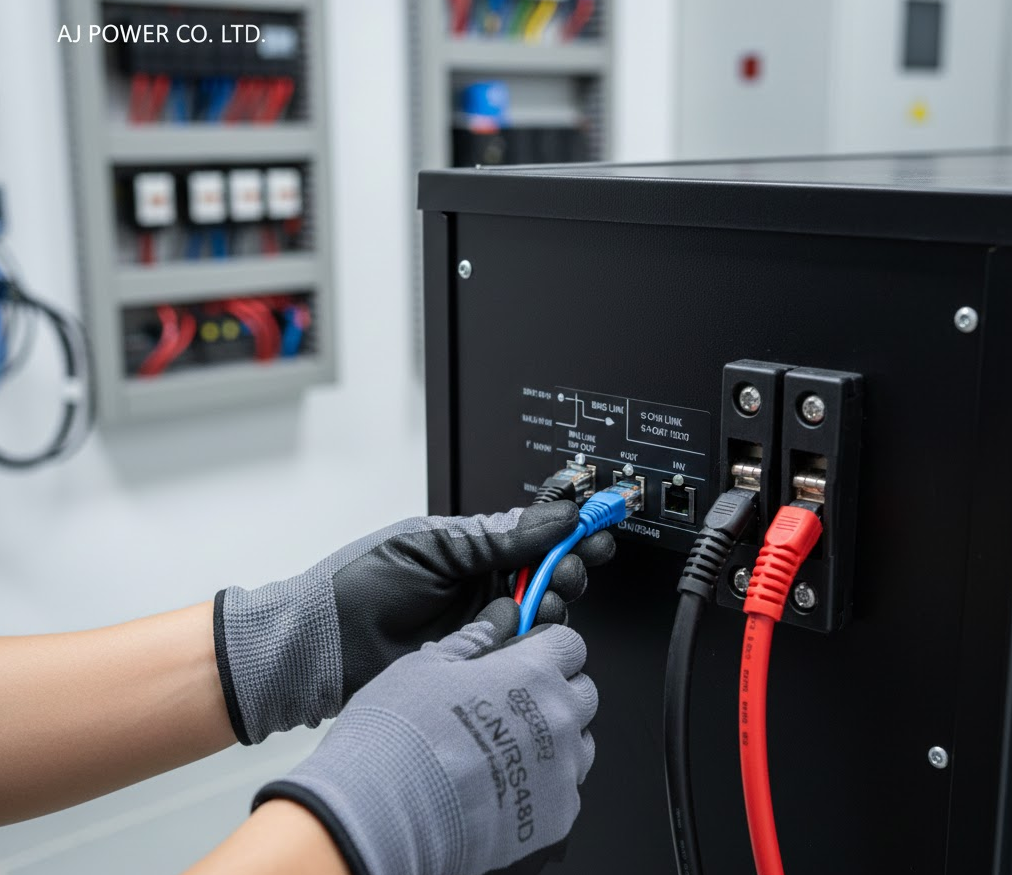

موصلات الكابلات: يستخدم CAN وRS485 مخططات أسلاك مختلفة. لن ينجح استخدام كابل CAN لاتصال RS485 (أو العكس).
جودة الكابل: استخدم الكابلات المحمية لخطوط الاتصال لمنع التداخل الكهرومغناطيسي من خطوط طاقة التيار المتردد القريبة
ضيق الاتصال: تتسبب الاتصالات الفضفاضة في حدوث فشل متقطع في الاتصال مما قد يصعب تشخيصه إلى حد الجنون
طول الكابل: يمكن لـ RS485 التعامل مع الرحلات الطويلة، ولكن اتصالات ناقل CAN يجب أن تظل عادةً أقل من 10 أمتار
قد لا تعمل البرامج الثابتة الأحدث للبطارية مع البرامج الثابتة القديمة للعاكس، أو العكس. قبل افتراض عدم توافق الأجهزة، تحقق مما إذا كانت تحديثات البرامج الثابتة متوفرة لأي من الجهازين.
إن اختيار مورد عاكس هجين للطاقة الشمسية يعني ضمان التوافق من اليوم الأول. تم اختبار بطاريات AJ Power والتحقق منها باستخدام العديد من العلامات التجارية للعاكسات. فيما يلي مرجع التوافق الشامل:
العلامة التجارية العاكس | نماذج متوافقة | بروتوكول | ملحوظات |
|---|---|---|---|
فيكترون | مالتي بلس II، كواترو | يستطيع | تكامل ممتاز عبر VE.Can |
جروات | عامل حماية من الشمس SPF 3000-5000 TL HVM، سلسلة MIN | يمكن/RS485 | يتطلب تحديد البروتوكول في الإعدادات |
داي | SUN-5K-SG03LP1، SUN-12K-SG04LP3 | يستطيع | الكشف التلقائي عن البطارية |
جودوي | GW5048-EM، GW10K-ET | يستطيع | رؤية كاملة لبيانات BMS |
سما | مسلسل جزيرة صني | يستطيع | قد يتطلب واجهة إضافية |
سول-آرك | 12 ألف، 15 ألف | يمكن/RS485 | التوافق الأصلي مع LiFePO4 |
شنايدر | كونيكست XW برو | يستطيع | معتمد لربط الشبكة وخارج الشبكة |
تشتهر محولات Victron بإدارة الطاقة المتطورة. عند إقرانها ببطاريات AJ Power، يمكن للمستخدمين الوصول إلى مقاييس البطارية التفصيلية من خلال تطبيق VictronConnect، بما في ذلك مراقبة الجهد على مستوى الخلية وبيانات الشحن/التفريغ التاريخية.
نصيحة الإعداد: استخدم كابل VE.Can إلى CAN-bus BMS لتثبيت التوصيل والتشغيل. قم بتكوين معلمات البطارية في قائمة العاكس ضمن 'إعدادات البطارية'.'
توفر سلسلة SPF من Growatt قيمة ممتازة للتطبيقات خارج الشبكة والتطبيقات الهجينة. تكتشف هذه الوحدات بطاريات AJ Power تلقائيًا عند استخدام اتصال CAN، على الرغم من أن الإعداد الأولي يتطلب ضبط نوع البطارية على 'ليثيوم' في قائمة التكوين.
نصيحة الإعداد: إذا كنت تستخدم RS485، فسوف تحتاج إلى تكوين سعة البطارية ومعلمات الجهد الكهربي يدويًا.
اكتسبت محولات Deye شعبية بسبب أسعارها التنافسية وأدائها القوي. تتضمن سلسلة SUN الكشف التلقائي عن البطارية للعديد من أنواع أنظمة إدارة المباني، بما في ذلك بروتوكول AJ Power.
نصيحة الإعداد: بعد توصيل البطارية، قم بتشغيل العاكس لتشغيل تسلسل الاكتشاف التلقائي.
بالإضافة إلى قوائم التوافق، هناك عدة عوامل تحدد ما إذا كان العاكس الهجين سيعمل بشكل جيد مع الإعداد المحدد لديك.
يجب أن يتطابق جهد البطارية مع متطلبات إدخال التيار المستمر الخاصة بالعاكس. تقدم AJ Power تكوينات 24 فولت و48 فولت، في حين تدعم معظم محولات الشبكة الهجينة الحديثة أنظمة 48 فولت (والتي توفر كفاءة أفضل للمنشآت الأكبر حجمًا).
يعمل AJ NM-ECO-4.2KW Plus بجهد اسمي 48 فولت، مما يجعله مناسبًا للمنشآت السكنية متوسطة الحجم التي تحتوي على العديد من بنوك البطاريات.
يجب أن يتوافق الحد الأقصى لتيار الشحن للعاكس مع مواصفات البطارية. يؤدي الشحن ببطء شديد إلى تمديد وقت النسخ الاحتياطي أثناء انقطاع التيار؛ الشحن بسرعة كبيرة يمكن أن يقلل من عمر البطارية.
على سبيل المثال، إذا كان لديك بنك بطارية بقوة 200 أمبير، فإن تيار الشحن البالغ 100 أمبير سيوفر معدل شحن سريع نسبيًا (0.5 درجة مئوية)، في حين أن 50 أمبير سيكون أكثر تحفظًا (0.25 درجة مئوية).
احسب احتياجاتك الفعلية من الطاقة قبل اختيار العاكس. يعتبر:
أحمال الذروة (عندما تبدأ أجهزة متعددة في وقت واحد)
الأحمال المستمرة (استهلاك الطاقة الأساسي)
خطط التوسع المستقبلية
يتعامل العاكس بقدرة 4.2 كيلو وات مع معظم الأحمال السكنية القياسية، لكن المنازل المزودة بتدفئة كهربائية أو مضخات الآبار أو ورش العمل قد تحتاج إلى 6 كيلو وات أو أعلى.
يتطلب الحصول على نظام إدارة المباني (BMS) والتحدث بالعاكس الاهتمام بالتفاصيل. اتبع هذه الخطوات لاتصال موثوق:
التثبيت المادي أولاً: قم بتركيب كلتا الوحدتين، مع ضمان التهوية الكافية والحماية من العناصر. احتفظ بكابلات الاتصال منفصلة عن أسلاك التيار المتردد ذات الجهد العالي.
تكوين مفاتيح DIP: قم بضبط كل من مفاتيح BMS والعاكس DIP وفقًا لمواصفات الشركة المصنعة لنوع البطارية والجهد الكهربي.
توصيل كبلات الاتصال: استخدم نوع الكبل الصحيح للبروتوكول الذي اخترته. قم بتأمين التوصيلات بإحكام وتوجيه الكابلات لتجنب الانحناءات الحادة.
تسلسل تشغيل الطاقة: تتطلب بعض الأنظمة تسلسل بدء تشغيل محدد. عادة: بطارية BMS أولا، ثم العاكس. تحقق من الدليل الخاص بك لمعرفة المتطلبات المحددة.

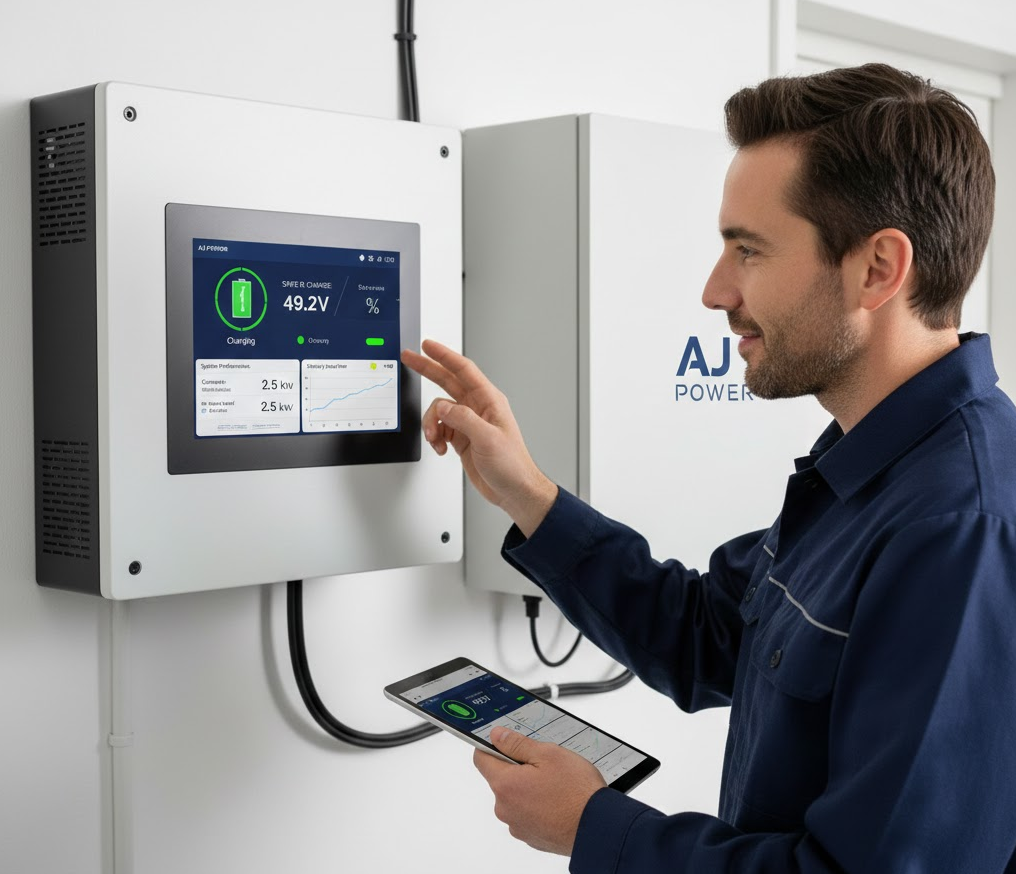

التحقق من الاتصال: قم بالوصول إلى شاشة العرض أو التطبيق الخاص بالعاكس للتأكد من أنه يتلقى بيانات البطارية. يجب أن تشاهد قراءات الجهد والتيار وحالة الشحن ودرجة الحرارة.
الاختبار تحت الحمل: بعد تأكيد الاتصال، قم باختبار النظام تحت ظروف تحميل مختلفة لضمان التشغيل المستقر.
التكنولوجيا تتطور بسرعة. عند اختيار المكونات اليوم، ضع في اعتبارك استراتيجيات التدقيق المستقبلية التالية:
اختر محولات ذات برامج ثابتة قابلة للتحديث: يتيح لك ذلك إضافة دعم لأنواع البطاريات الجديدة دون استبدال الأجهزة.
اختر معايير الاتصال المفتوحة: البروتوكولات الخاصة تقيدك بعلامات تجارية محددة. يوفر CAN وRS485 توافقًا أوسع.
النظر في التوسع المعياري: يقوم بعض موردي عاكسات الطاقة الشمسية الهجينة بتصميم أنظمة تسمح بإضافة سعة سهلة دون إعادة توصيل شبكات الاتصالات.
قم بتوثيق التكوين الخاص بك: التقط صورًا لإعدادات مفتاح DIP واحفظ ملفات التكوين. المستقبل سوف يشكرك (أو المالك التالي).
لا يتطلب الاتصال الناجح لمحول BMS درجة علمية في الهندسة، بل يتطلب فقط الاهتمام الدقيق بالتوافق والتكوين المناسب واستكشاف الأخطاء وإصلاحها بشكل منهجي عند ظهور المشكلات.
يستمر سوق تخزين الطاقة الشمسية في النضج، مع توحيد أفضل وحلول التوصيل والتشغيل المحسنة. لكن فهم أساسيات كيفية تواصل البطارية والعاكس يظل ضروريًا لبناء أنظمة موثوقة وفعالة.
هل أنت على استعداد لبناء نظام شمسي مزود باتصال موثوق بعاكس البطارية؟ ابدأ بالتحقق من توافق البروتوكول، ثم اتبع إرشادات الشركة المصنعة للتكوين. في حالة الشك، اتصل بالدعم الفني قبل اتخاذ قرارات التثبيت التي لا رجعة فيها.
إن الاستثمار في الحصول على الاتصال الصحيح يؤتي ثماره في أداء النظام وطول عمر البطارية وراحة البال.
